¶ 1. 개요
Value Stream Mapping이란 ?
전 공정을 통해 물건과 정보의 흐름에 관한 낭비를 발견하는 방법으로 유효한 수단이다.
다시 말하자면 공장의 흐름을 만들기 위해 어떻게 전개시켜야만 하는가를 상세히 그리기 위한 하나의 정성적인 Tool 이다.
1. 사용 목적
생산방식에 있어서의 문제의 발견 유사 제품군을 선정
현상의 공정에 있어서 잠재적인 문제의 발견
생산방식의 중점활동 지침
2. 적용 가능 분야
제품 만들기 체제 문제
조직의 문제
인재 육성의 문제
커뮤니케이션의 도구
비즈니스 플랜 책정 툴
프로세스 변혁의 매니지먼트 툴
3. 주요 기대 효과
흐름 전체를 파악할 수 있다.
낭비 발생의 원점을 찾을 수 있다.
전체적인 활동의 지침이 된다.
중점 지향이 용이하게 된다.
전체구조(공정설계)의 이상적인 모습을 판단할 수 있다.
정보와 물건의 흐름이 확실하게 된다.
기타(정성적인 툴로서 유효)
¶ 2. 메뉴
¶ 2-1. 파일
새파일
- 새로운 VMS 파일을 만든다.
열기
- 기존의 작성된 VSM 파일을 연다.
저장
- 현재 상태를 VSM 파일로 저장한다.
다른이름으로 저장...
- 현재 상태를 다른이름의 VSM 파일로 저장한다.
그림파일로 저장
- 전체 : 작성된 화면 전체를 그림파일로 저장한다.
- 보이는 부분만 : 현재 S-VSM 화면에 나타나는 부분만 그림파일로 저장한다.
최근파일
- 기존의 열었던 VSM 파일의 리스트를 표시한다.
종료
- 프로그램을 종료한다.
¶ 2-2. 편집
실행취소
- 직전에 실행한 작업을 되돌린다.
다시실행
- 실행취소한 작업을 다시 실행한다.
잘라내기
- 마우스로 드래그한 영역을 잘라낸다.
복사
- 마우스로 드래그한 영역을 복사한다.
붙여넣기
- 잘라내거나 복사한 영역을 붙여 넣는다.
¶ 2-3. 보기

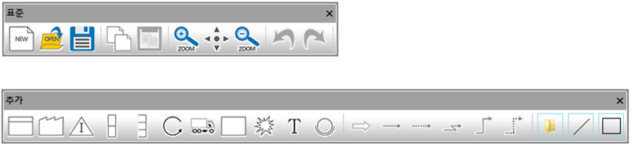

도구 모음 및 도킹 창
- 표준 : 파일 및 편집의 주요 메뉴를 툴바로 표시/숨김을 설정한다.
- 추가 : 조작의 주요 메뉴를 툴바로 표시/숨김을 설정한다.
상태 표시줄
- 프로그램 하단의 상태 표시줄을 표시/숨김을 설정한다.

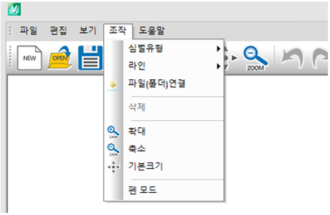

¶ 2-4. 조작
심벌유형
- 심벌의 유형은 크게 공정, 저장, 이동, 정보로 구분된다.
- 각 유형별로 기본 이미지 형태가 있지만, 사용자가 변경할 수 있다.

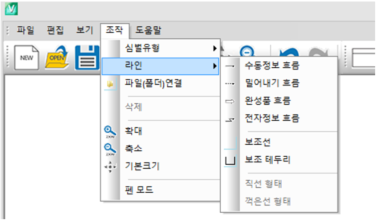

라인
- 라인은 크게 수동정보 흐름, 밀어내기 흐름, 완성품 흐름, 전자정보 흐름 으로 구분된다.
- VSM의 기본표현 방법 외에 보조선, 보조 테두리를 선택할 수 있다.
- 각 라인은 직선형태와 꺽은 선 형태를 가질 수 있다.
¶ 심벌유형
심벌 유형은 공정, 저장, 이동, 정보 로 나누어진다.
¶ 공정유형
-
유형 :
공정, 저장, 이동, 정보와 같이 유형을 변경할 수 있다. -
이름 :
공정의 이름을 설정한다. -
설명 :
공정에 대한 설명을 입력한다. -
Total CT :
Total cycle time으로 VA와 NVA의 합으로 나타난다.
Cycle time은 공정을 1회 수행하는데 소요되는 시간이다. -
VA :
Value Added, 부가가치 시간 -
NVA :
None Value Added, 비 부가가치 시간 -
작업자 :
공정을 수행하는데 필요한 작업자의 수 -
UPH :
Unit Per Hour, 시간당 생산량 -
T/T :
Takt Time, 1단위의 제품이 생산되는 주기 -
고장률 :
장비의 고장이 발생하는 비율 -
불량률 :
불량이 발생하는 비율 -
LOB :
Line Of Balancing -
테두리 :
입력한 data에 테두리를 포함하는지를 설정 -
Time Line :
VA는 공정만이 가질 수 있다.-
시간범위 제한 :
공정 이미지의 크기만큼 Time Line에 적용한다.
다른 심벌과 겹치는 경우에는 큰 시간을 Time Line에 적용한다. -
없음 :
공정의 시간을 Time Line에 적용하지 않는다.
-
-
그림파일 :
공정의 이미지를 선택할 수 있다.

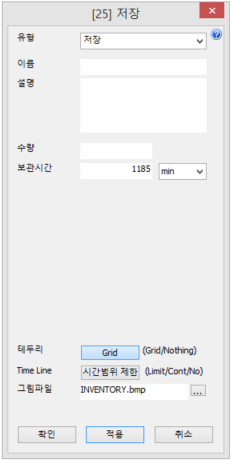

¶ 저장유형
-
유형 :
공정, 저장, 이동, 정보와 같이 유형을 변경할 수 있다. -
이름 :
저장의 이름을 설정한다. -
설명 :
저장에 대한 설명을 입력한다. -
수량 :
저장하는 수량을 입력한다. -
보관시간 :
저장하는 평균시간을 입력한다. -
테두리 :
입력한 data에 테두리를 포함하는지를 설정 -
Time Line :
NVA로 나타난다. (VA는 공정만이 가질 수 있다.)-
시간범위 제한 :
저장이미지의 크기만큼 Time Line에 적용한다.
다른 심벌과 겹치는 경우에는 큰 시간을 Time Line에 적용한다. -
시간범위 연결 :
Time Line에서 심벌 사이의 범위에 설정한 값을 표시한다.
다른 심벌과 겹치는 경우에는 중심점 기준으로 좌/우에 표시한다.
-
- 없음 :
시간을 Time Line에 적용하지 않는다.
- 그림파일 :
공정의 이미지를 선택할 수 있다.

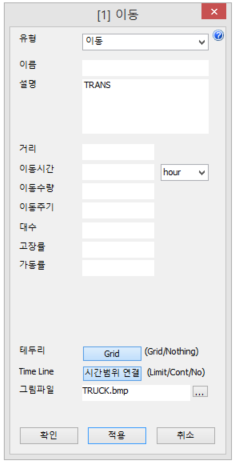

¶ 이동유형
-
유형 :
공정, 저장, 이동, 정보와 같이 유형을 변경할 수 있다. -
이름 :
이동의 이름을 설정한다. -
설명 :
이동에 대한 설명을 입력한다. -
거리 :
이동하는 거리를 입력한다. -
이동시간 :
이동하는데 소요되는 시간을 입력한다. -
이동수량 :
1회 이동수량을 입력한다. -
이동주기 :
이동하는 주기를 입력한다. -
대수 :
이동 수단의 수를 입력한다. -
고장률 :
이동 수단의 고장비율을 입력한다. -
가동률 :
이동 수단의 가동비율을 입력한다. -
Time Line :
NVA로 나타난다. (VA는 공정만이 가질 수 있다.)-
시간범위 제한 :
이동 이미지의 크기만큼 Time Line에 적용한다.
다른 심벌과 겹치는 경우에는 큰 시간을 Time Line에 적용한다. -
시간범위 연결 :
Time Line에서 심벌 사이의 범위에 설정한 값을 표시한다.
다른 심벌과 겹치는 경우에는 중심점 기준으로 좌/우에 표시한다. -
없음 :
시간을 Time Line에 적용하지 않는다.
-
-
그림파일 :
공정의 이미지를 선택할 수 있다.
¶ 정보유형
정보심벌은 Time Line에 영향을 주지 않는다.
-
유형 :
공정, 저장, 이동, 정보와 같이 유형을 변경할 수 있다. -
이름 :
정보의 이름을 설정한다. -
설명 :
정보에 대한 설명을 입력한다. -
그림파일 :
공정의 이미지를 선택할 수 있다.

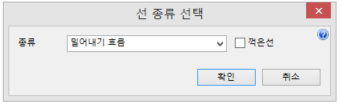

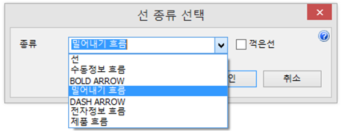

¶ 라인유형
종류
선 : 화살표가 없는 선
수동정보 흐름 :
BOLD ARROW :
밀어내기 흐름 :
DASH ARROW :
전자정보 흐름
¶ 파일(폴더) 연결
S-VSM에 연관된 자료파일(폴더)를 연결 할 수 있는 기능이다.
윈도우 탐색기에서 파일을 끌어서 설정한다.
파일 또는 폴더를 연결 할 수 있다.
"..." 버튼을 통해 경로를 찾아서 설정할 수도 있다.
파일(폴더)를 연결하면 아이콘의 색깔이 바뀌게 된다.
